Electricidad para camper: distribución, protección y control (sin líos)
¿Luces que fallan, tomas que no cargan y cables hechos un nudo? No es mala suerte: es distribución eléctrica. Con un sistema sencillo y ordenado tendrás seguridad, tomas útiles y todo bajo control —sin meterte en baterías ni placas.
Problema / Solución
Antes: empalmes improvisados, fusibles que saltan y voltaje inestable en las tomas.
Después: circuitos protegidos, panel de interruptores claro, USB-C rápido y cableado limpio.
Por qué importa (3 razones)
- Seguridad
Fusibles y secciones correctas evitan calentamientos y sustos. - Fiabilidad
Un buen bus de distribución y conexiones de calidad dan tensión estable a cada equipo. - Usabilidad
Tomas 12 V y USB-C PD donde las necesitas, con interruptores identificados.
Cómo planificar en 3 pasos (método simple)
- Mapa de consumos
Lista cada carga (luces, nevera 12 V, bombas, USB…) y su amperaje. Agrupa por zonas (cocina, cama, techo). - Protección por circuito
Un fusible para cada línea, dimensionado según el cable más fino de esa línea. - Panel y tomas
Elige un panel con interruptores (y fusibles) y añade tomas 12 V y USB-C PD cerca del uso real.
Recomendaciones por categorías (complementarias a “Energía”)
Aquí nos centramos en distribución, protección, cableado, control e iluminación 12 V. Sin baterías, estaciones o placas solares.
1) Protección y corte
- Portafusibles ANL/MIDI/ATO para cada ramal.
- Automáticos térmicos (rearmables) para líneas críticas.
- Desconectador de batería (corte general) accesible desde la puerta lateral.
- Protector de bajo voltaje (LVD) para cuidar la instalación de descargas profundas.
2) Distribución limpia
- Barra positiva y negativa (busbars) con cubiertas.

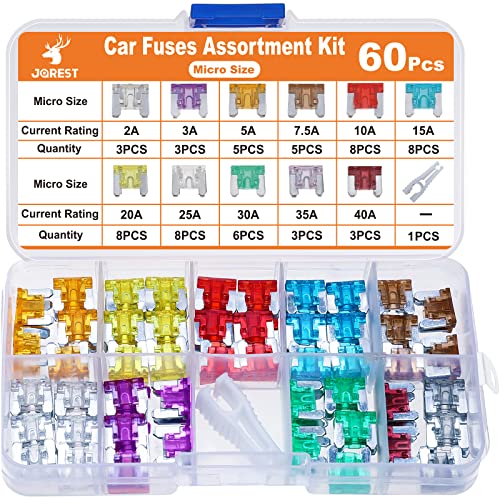

- Cajas de fusibles ATO/ATC numeradas (8–12 vías van genial).
- Regletas y bornes con tapas para derivaciones ordenadas.
- Puntos de tierra común bien atornillados a chasis (si aplica).
3) Cableado y conectores
- Cableado OFC (cobre) por secciones: 1.5–2.5 mm² luces/USB, 4–6 mm² bombas/nevera, 10–16 mm² líneas largas o consumos altos.
- Terminales engastados + termorretráctil con adhesivo.
- Prensaestopas, pasamuros y tubo corrugado para proteger en pasos de chapa.
- Conectores rápidos tipo Anderson/SAE/encendedor donde necesites modular.
4) Paneles y tomas
- Panel marino con interruptores iluminados y fusibles integrados.
- Tomas 12 V estancas (cocina/porche).
- USB-C Power Delivery (60–100 W) para portátil y móviles, y USB-A para accesorios.
- Volímetro/Amperímetro para vigilar el consumo a golpe de vista.
5) Iluminación 12 V y control
- Plafones LED cálidos para salón/cama.
- Tiras LED COB ocultas bajo muebles para luz uniforme sin puntos.
- Lámparas de lectura con botón y puerto USB.
- Dimmers PWM para regular ambiente y ahorrar energía.
6) Herramientas y acabado
- Crimpadora de carraca + pelacables.
- Multímetro para medir tensión y continuidad.
- Etiquetas termorretráctiles y plan de numeración de circuitos.
Kits tipo (elige y monta)
- Básico ordenado: caja de fusibles 6–8 vías + panel 4 interruptores + 2 tomas USB-C PD + 1 toma 12 V + busbars + desconectador.
- Intermedio multi-zona: caja 12 vías + panel 6–8 interruptores + 2 dimmers + 3 USB-C PD + 2 tomas 12 V + automáticos rearmables + voltímetro/ámperímetro.
- Avanzado “silencio y luz”: doble bus protegido + dos cajas de fusibles (cabina/habitáculo) + relé para luces por puertas + tiras COB con perfiles + sensor de presencia para paso central.
Micro-checklist de instalación
- Fusible a <20 cm del punto de alimentación de cada ramal.
- Caída de tensión: objetivo ≤ 3 % en 12 V (usa secciones generosas en tiradas largas).
- Rutas seguras: nunca cables sueltos sobre cantos; usa pasamuros y corrugado.
- Par de apriete: bornes y busbars firmes; revisa tras 100 km de uso.
- Etiquetado: número de circuito en panel y en cable; fotos del trazado antes de cerrar muebles.
- Prueba por fases: conecta primero luces, luego bombas, luego tomas; mide consumos.
FAQ
¿Qué sección de cable uso?
Como guía rápida: 2.5 mm² hasta ~10 A en tiradas cortas; 4–6 mm² para 10–20 A o líneas largas; 10–16 mm² para 20–50 A. Busca siempre ≤ 3 % de caída.
¿Dónde va el fusible?
Siempre protegiendo el cable: lo más cerca posible del punto de alimentación del ramal.
¿USB-C PD merece la pena?
Sí: carga portátiles y móviles a máxima velocidad sin inversor 230 V (menos pérdidas y calor).
¿Panel con fusibles o caja aparte?
Panel-fusible es compacto. Caja aparte ofrece mejor acceso y crecimiento futuro.
¿Puedo mezclar luces y bombas en la misma línea?
Mejor circuitos separados: si falla uno, el resto sigue operativo.
